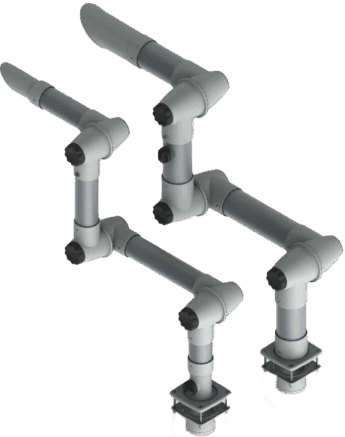

זרוע יניקה מעבדתית

יתרונות

מאפייני תכנון

מפרט טכני

סדרת הדגמים

מידות כלליות

יתרונות

יתרונות הציוד

המבנה הרב-מפרקי המסתובב במלואו מספק גמישות מרבית ונוחות שימוש בכל סביבת עבודה, כולל מקומות עם שטח מוגבל.
המבנה הרב-תכליתי מאפשר קיצור קל על ידי הסרת מקטע תעלה אחד או לחלופין הארכה. ניתן להתקין את אותו הדגם מעל נקודת התמיכה או מתחתיה.
התקנה קלה על כל משטח אופקי בעובי של 15 עד 45 מ"מ – באמצעות חיתוך במשטח או קיבוע בקצה – בעזרת תושבת סטנדרטית עם מהדקים.
עמידות גבוהה לסביבות אגרסיביות בזכות שימוש בחלקים מחומרים איכותיים – אלומיניום אנודייז, פלסטיק ונירוסטה.
מבנה אנטי-סטטי עשוי פוליפרופילן מוליך, עם מנגנוני צירים ללא ניצוצות וחוט הארקה – לשימוש במקומות עבודה הדורשים הגנה מפני חשמל סטטי.
ניקוי מהיר וקל של כל המכשיר בזכות פני שטח חלקים של בתי הצירים וצינורות האלומיניום, שאינם מאפשרים הצטברות אבק בתוך המערכת.
המבנה החלול בתוך המכשיר מבטיח התנגדות אווירודינמית נמוכה.
ללא צינורות גמישים במפרקי הסיבוב.
הערכה כוללת פיית יניקת אוויר מסתובבת נשלפת בצורת משפך. ניתן לקבל גם פיית יניקה עגולה נשלפת כאופציה.

מאפייני תכנון

מאפייני תכנון

קולט האדים DELI PRO מורכב מצינורות אלומיניום אנודייז (סגסוגת AD31T1), וכן מבתי מפרקים ומשפך יניקת אוויר בצורת קרן העשויים מפלסטיק ABS לבן איכותי מסוג LG HI 121.

פיני המפרקים ושסתום ויסות האוויר עשויים נירוסטה עמידה לחומצות מסוג AISI 316L.

המשפך העגול (אופציונלי) עשוי אלומיניום אנודייז בציפוי אבקה בצבע לבן. יחידת הפליטה מצוידת בשסתום ויסות אוויר סטנדרטי לשליטה חלקה בזרימת האוויר.

בדגמים אנטי-סטטיים, כל חלקי הפלסטיק עשויים פוליפרופילן מוליך מסוג PRE-ELEC® TP 6735 PP18720, וכל חלקי המתכת (למעט צינורות האלומיניום) עשויים נירוסטה עמידה לחומצות AISI 316L.

הרכיבים העיקריים

היחידה מורכבת מתעלות אוויר המחוברות זו לזו באמצעות בתי מפרקים חלולים מפולימר. תעלות האוויר והבתי המפרקים מורכבים יחד ליצירת מקטעים באורכים שונים. קיימות גרסאות עם שניים או שלושה מקטעים. מספר ואורך המקטעים קובעים את האורך הכולל של היחידה ואת שטח העבודה שהיא יכולה לשרת.

המפרקים המפרקיים מקובעים באמצעות ברגים וידיות ארגונומיות, המבטיחים קיבוע יציב של המקטעים במקומם. יחידות שאורכן עולה על 1000 מ״מ מצוידות בקפיץ במפרק לצורך תמיכה נוספת.

1 – פיית יניקת אוויר
2 – בורג
3 – ידית
4 – מקטע
5 – בסיס מסתובב עם שסתום
6 – בקרת שסתום
7 – קפיץ

1 – פיית יניקת אוויר
2 – בורג
3 – ידית
4 – בקרת שסתום
5 – מקטע עם שסתום
6 – מקטע
7 – קפיץ
8 – בסיס מסתובב

שיטות התקנה וכיוון מיקום

ניתן להתקין את היחידה על משטח אופקי ישירות דרך אוגן הבסיס (התקנה באמצעות חיתוך במשטח העבודה) או באמצעות תושבת (התקנה בקצה השולחן). החיבור למערכת האוורור הפליטתי מתבצע באמצעות צינור חיבור.

לצורך שינוי מיקום המכשיר ופיית יניקת האוויר, וכן לקיבועם במיקום הרצוי, מותקנות ידיות הידוק במפרקים המפרקיים.

פיית יניקת האוויר מסתובבת סביב הציר שלה. באמצעות כפתור ניתן לכוון את הפייה בזווית של עד ‎180°‎, כך שניתן לסובב אותה כאשר משחררים אותה.

שיטות הקיבוע, האלמנטים הנעים וכיווני התנועה שלהם:

א) התקנה באמצעות חיתוך במשטח השולחן.
ב) התקנה בקצה השולחן.

(החצים מציינים את כיווני הסיבוב של רכיבי המכשיר)

מפרט טכני

מפרט טכני

שם הפרמטר או המאפיין	ערך הפרמטר
	DELI-PRO-50	DELI-PRO-50-ant	DELI-PRO-75	DELI-PRO-75-ant
קוטר תעלת האוויר המתכתית, מ"מ	50		75
ספיקת אוויר מומלצת, מ"ק	80-130		150-220
זווית הסיבוב של המכשיר סביב הציר האנכי של התומך	360°
טמפרטורת זרימת האוויר המרבית, °C	עד ‎+80‎ לזמן קצר
חומר תעלת האוויר	סגסוגת אלומיניום AD31T1
חומר בתי המפרקים והחיבורים	ABS פלסטיק LG HI 121	פוליפרופילן מוליך PP18720	ABS LG HI 121	פוליפרופילן מוליך PP18720
קוטר צינור החיבור, מ"מ	75
נפח החומרים המזיקים המוסרים ממקור הפליטה, %	עד ‎95*

הערה: כאשר ממקמים את המשפך במרחק שאינו עולה על ‎200‎ מ״מ ממקור הזיהום ובהתאם לספיקת האוויר המומלצת.

דגם	רדיוס מקסימלי של אזור העבודה, מ"מ	מספר מפרקים	נוכחות קפיץ	משקל מרבי, ק"ג
DELI-PRO-50-700	700	2	–	1
DELI-PRO-50-1000	1000	3	1	1.5
DELI-PRO-50-1300	1300	3	1	1.7
DELI-PRO-75-700	700	2	–	2.0
DELI-PRO-75-1000	1000	3	1	2.2
DELI-PRO-75-1300	1300	3	1	2.4
DELI-PRO-75-1500	1500	3	1	2.6

סדרת הדגמים

סדרת הדגמים

קוד	שם הפרמטר או המאפיין	ערך הפרמטר
יחידות יניקה מסדרת DELI PRO בקוטר Ø 50 מ"מ
5429	DELI-PRO-50-700	יחידת יניקה. הקוטר הנומינלי של תעלות האוויר הוא Ø50 מ"מ. היחידה מגיעה עם משפך יניקת אוויר מפלסטיק, תושבת עם שני מהדקים ושסתום אוויר.	0.7
5427	DELI-PRO-50-1000	תעלות האוויר עשויות אלומיניום אנודייז, בתי המפרקים עשויים פלסטיק, המחברים הפנימיים עשויים נירוסטה עמידה לחומצות והתושבת עם המהדקים עשויה פלדת פחמן.	1.0
5428	DELI-PRO-50-1300	שיטת התקנה: חיתוך במשטח העבודה או התקנה בקצה השולחן. מיקום התקנה אוניברסלי: מעל או מתחת לתומך. קוטר צינור החיבור Ø75 מ"מ.	1.3
יחידות יניקה מסדרת DELI PRO בקוטר Ø 75 מ"מ
5411	DELI-PRO-75-700	יחידת יניקה. קוטר התעלה: 75 מ"מ. מגיעה עם משפך יניקת אוויר מפלסטיק, תושבת עם שני מהדקים ושסתום אוויר.	0.7
5354	DELI-PRO-75-1000	חומר התעלה: אלומיניום אנודייז. בתי המפרקים: פלסטיק. המחברים הפנימיים: נירוסטה עמידה לחומצות. התושבת עם המהדקים: פלדת פחמן.	1.0
5409	DELI-PRO-75-1300	שיטת התקנה: חיתוך במשטח העבודה או התקנה בקצה השולחן. מיקום התקנה אוניברסלי: מעל או מתחת לתומך. קוטר צינור החיבור: 75 מ"מ.	1.3
5410	DELI-PRO-75-1500	קוטר צינור החיבור: 75 מ"מ.	1.5
יחידות יניקה מסדרת DELI PRO Ø 50 מ"מ – מבנה אנטי סטטי
5481	DELI-PRO-50-700-ant	יחידת יניקה. קוטר תעלות האוויר Ø50 מ"מ. כולל משפך יניקה מפוליפרופילן מוליך, תושבת עם שני מהדקים, שסתום אוויר וחוט הארקה.	0.7
5472	DELI-PRO-50-1000-ant	תעלות האוויר עשויות אלומיניום אנודייז. בתי המפרקים מפוליפרופילן מוליך. כל המחברים והתושבת עם המהדקים עשויים נירוסטה עמידה לחומצות.	1.0
5474	DELI-PRO-50-1300-ant	שיטת התקנה: חיתוך במשטח העבודה או התקנה בקצה השולחן. מיקום התקנה אוניברסלי: מעל או מתחת לתומך. קוטר צינור החיבור Ø75 מ"מ.	1.3
יחידות יניקה מסדרת DELI PRO Ø 75 מ"מ – מבנה אנטי סטטי
5426	DELI-PRO-75-700-ant	יחידת יניקה. קוטר התעלה 75 מ"מ. כולל משפך יניקה מפוליפרופילן מוליך, תושבת עם שני מהדקים, שסתום אוויר וחוט הארקה.	0.7
5412	DELI-PRO-75-1000-ant	חומר התעלה: אלומיניום אנודייז. בתי המפרקים: פוליפרופילן מוליך. המחברים והתושבת עם המהדקים: נירוסטה עמידה לחומצות.	1.0
5421	DELI-PRO-75-1300-ant	שיטת התקנה: חיתוך במשטח העבודה או התקנה בקצה השולחן. מיקום התקנה אוניברסלי: מעל או מתחת לתומך. קוטר צינור החיבור: 75 מ"מ.	1.3
5425	DELI-PRO-75-1500-ant	קוטר צינור החיבור: 75 מ"מ.	1.5

פיות יניקה

שרטוט	קוד	דגם	שם / תיאור
	בהזמנה מיוחדת	RN-50	פיית יניקה עגולה עבור DELI PRO-50. קוטר משפך יניקת האוויר: ‎Ø120‎ מ"מ. אורך כולל עם הצינור: ‎188‎ מ"מ.
	בהזמנה מיוחדת	RN-75	פיית יניקה עגולה עבור DELI PRO-75. קוטר משפך יניקת האוויר: ‎135‎ מ"מ. אורך כולל עם הצינור: ‎178‎ מ"מ.
הערה: משפך יניקת האוויר עשוי אלומיניום אנודייז עם ציפוי אבקה לבן. הצינור עשוי אלומיניום אנודייז ללא צביעה.

מידות כלליות

מידות כלליות ומידות חיבור של המכשיר DELI-Pro-50

דגם	סוג	מידות, מ"מ
		L1	L2
DELI PRO-50-700	a	400	–
DELI PRO-50-1000	b	400	300
DELI PRO-50-1300	b	600	400

מידות כלליות ומידות התקנה של התושבת

מידות כלליות ומידות חיבור של המכשיר DELI-Pro-75

דגם	סוג	מידות, מ"מ
		L1	L2
DELI PRO-75-700	a	–	450
DELI PRO-75-1000	b	350	300
DELI PRO-75-1300	b	500	450
DELI PRO-75-1500	b	700	450
