מאפייני תכנון
הניקוי האוטומטי מתבצע באמצעות פולסים של אוויר דחוס.
בתצורה הבסיסית מוזרם פולס ישיר של אוויר דחוס אל תוך המחסנית שבה מותקן אלמנט מפזר (fairing insert). אספקת הפולסים נשלטת באמצעות טיימר עם אפשרות כיוון ידני של תדירות ומשך הפעימה. תהליך הניקוי מתבצע באופן רציף וניתן לעצירה.
בתצורה המתקדמת (Top-of-the-line) הניקוי מתבצע באמצעות מסגרת מסתובבת דו-צדדית עם פתחים, דרכם מוזרם אוויר דחוס המנער באופן אחיד את האבק ממשטח המחסנית. המסגרת ממוקמת בתוך המחסנית ומסתובבת באמצעות הכוח הריאקטיבי של פולסי האוויר הדחוס.
בתצורה המקסימלית הבקרה מתבצעת באמצעות בקר עם חיישן לחץ דיפרנציאלי מובנה, אשר מפעיל ומפסיק את פולסי הניקוי בהתאם לרמת הזיהום של המחסנית (פונקציית ΔP).
הבקר מצויד בתצוגת טקסט היכולה להציג את הפרמטרים הבאים: רמת זיהום המחסנית (ΔP), פרמטרים שוטפים ומצב מערכת הניקוי, וכן הודעות אבחון. הגדרות הפרמטרים מתבצעות דרך תפריטים ייעודיים באמצעות כפתורים.
לאזורים שאינם מצוידים בקו אוויר דחוס, זמינים מסננים עם מדחס מובנה. גרסאות אלו מומלצות לשימוש באזורים עם עומס עבודה נמוך.
לשימוש אינטנסיבי, דגמים עם מדחס מובנה יכולים להתחבר גם למקור חיצוני של אוויר דחוס.
כל הדגמים מצוידים במפריד שמן ולחות לאוויר דחוס, עם וסת לחץ ומד לחץ.

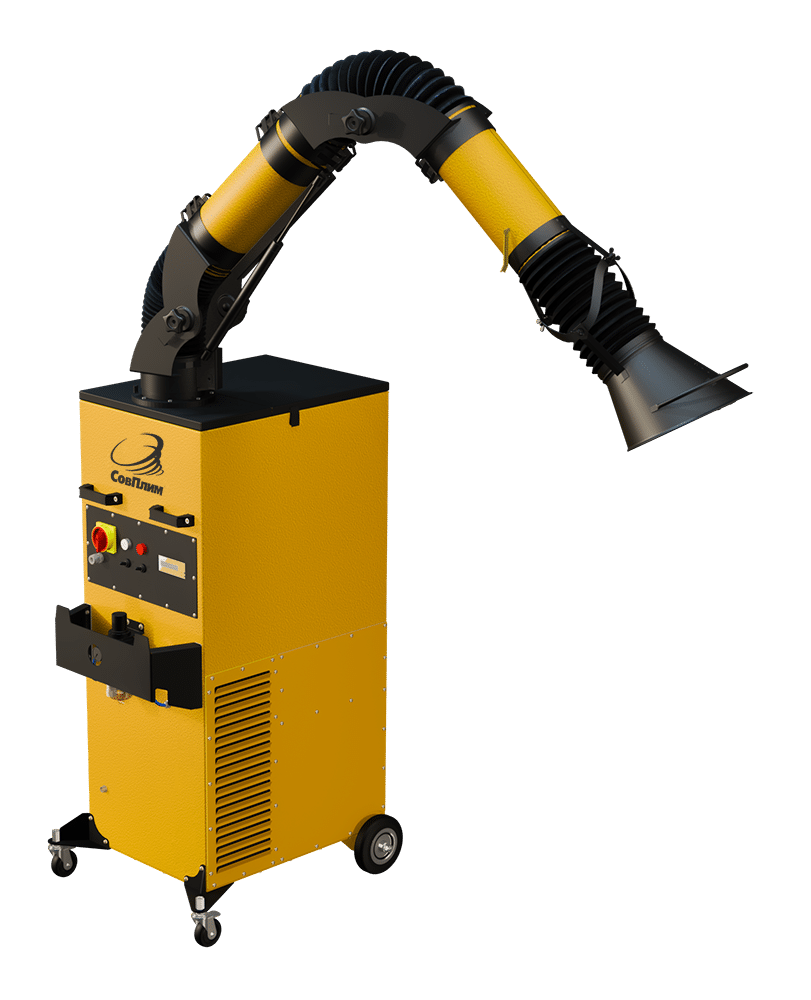

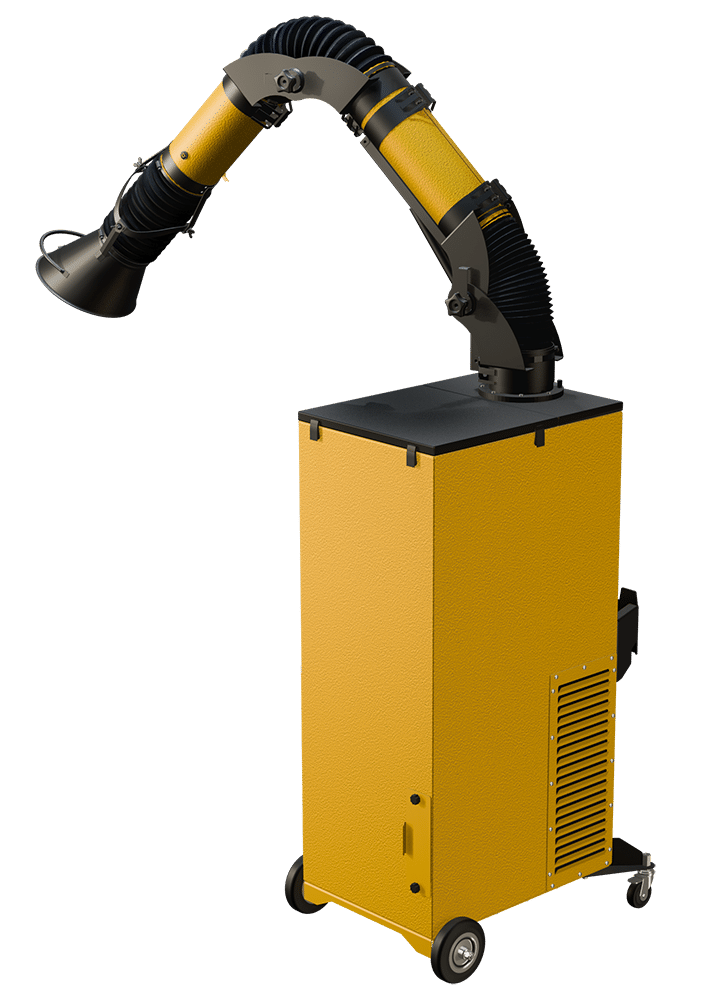

ניידות המסנן מובטחת באמצעות שני גלגלים גדולים בקוטר רחב עם כיוון קבוע ושני גלגלים מסתובבים מחוזקים עם בלם, המותקנים על תושבות הבולטות ממידות גוף היחידה, ומבטיחים יציבות בעת תפעול זרוע היניקה.
רכיבים עיקריים
1 – כבל חשמל
2 – פגוש / אחסון כבל חשמל
3 – לוח בקרה
4 – ידיות (2 יח')
5 – מכסה לחיבור יחידת יניקה (VU)
6 – מכסה תא אוויר מזוהם
7 – מחסנית סינון
8 – בית המסנן
9 – דופן נשלפת לתחזוקה
10 – גלגל גדול כיוון קבוע (2 יח')
11 – תושבת גלגל מסתובב עם בלם (2 יח')
12 – סוגר
13 – גריל יציאה (2 יח') – מיקום למסנני פחם פעיל
14 – בסיס עם תושבות לגלגלים הגדולים
15 – מיכל אבק נשלף
16 – מהדקי מיכל האבק
שימו לב: יש להזמין בנפרד את יחידת היניקה בדגם ובטווח הנדרשים.
אספקת אוויר דחוס
גרסה ללא מדחס
1 – חיבור אוויר דחוס G 1/2"
2 – מפריד שמן ולחות
3 – שסתום בטיחות
4 – פקק חור התקנה
גרסה עם מדחס
2 – מפריד שמן ולחות
3 – שסתום בטיחות
5 – צינור אספקת אוויר דחוס מהמדחס המובנה
6 – חיבור אוויר דחוס G 1/4"
עקרון הפעולה של מערכת הניקוי הפנאומטית
בדגמי הסדרה הבסיסית (עם ניקוי בפולסים), מוזרם אוויר דחוס אל פנים המחסנית, שבה מותקן אלמנט מפזר, המבטיח ניעור אחיד של המזהמים מכל שטח הפנים החיצוני של חומר הסינון.בדגמי הסדרה המתקדמים, האבק מנוער ממשטח המחסנית באמצעות מסגרת מסתובבת עם דיזות הממוקמות בתוך המחסנית.
טווח דגמים
| קוד |
דגם |
מחסנית |
הרכב לפי תצורה |
| סדרה בסיסית |
| DCSC-1500-B (ניקוי בפולסים, טיימר) |
| 501700 |
DCSC-1500-B-D12 |
CART-S-D12 |
– אלמנט מפזר (ניקוי בפולסים);
– טיימר. |
| 501701 |
DCSC-1500-B-C12 |
CART-S-C12 |
| 501702 |
DCSC-1500-B-T12 |
CART-S-T12 |
| 501703 |
DCSC-1500-B-TS12 |
CART-S-TC12 |
| DCSC-1500-B-K (ניקוי בפולסים, טיימר, מדחס) |
| 501704 |
DCSC-1500-B-K-D12 |
CART-S-D12 |
– אלמנט מפזר (ניקוי בפולסים);
– טיימר;
– מדחס מובנה ללא שמן. |
| 501705 |
DCSC-1500-B-K-C12 |
CART-S-C12 |
| 501706 |
DCSC-1500-B-K-T12 |
CART-S-T12 |
| 501706 |
DCSC-1500-B-K-TS12 |
CART-S-TC12 |
| סדרה מקסימלית |
| DCSC-1500-M (ניקוי רוטרי, בקר עם פונקציית ΔP) |
| 501707 |
DCSC-1500-M-D12 |
CART-S-D12 |
– מסגרת דיזות מסתובבת;
– בקר עם תצוגת טקסט דו-שורתית ופונקציית ΔP. |
| 501708 |
DCSC-1500-M-C12 |
CART-S-C12 |
| 501709 |
DCSC-1500-M-T12 |
CART-S-T12 |
| 501710 |
DCSC-1500-M-TS12 |
CART-S-TC12 |
| DCSC-1500-M-K (ניקוי רוטרי, בקר עם פונקציית ΔP, מדחס) |
| 501711 |
DCSC-1500-M-K-D12 |
CART-S-D12 |
– מסגרת דיזות מסתובבת;
– בקר עם תצוגת טקסט דו-שורתית ופונקציית ΔP;
– מדחס מובנה ללא שמן. |
| 501712 |
DCSC-1500-M-K-C12 |
CART-S-C12 |
| 501713 |
DCSC-1500-M-K-T12 |
CART-S-T12 |
| 501714 |
DCSC-1500-M-K-TS12 |
CART-S-TC12 |
אפשרויות
הערה:
בעת שימוש במסננים לריתוך מתכות שומניות וכן בעת שימוש בנוזלים מונעי הידבקות,
יש לבחור דגמי DCSC עם מחסניות פוליאסטר (סוג D),
ולבצע סינון מקדים חובה באמצעות PolyPreco.
