מבנה ועקרון פעולה
המסנן הוא יחידת הרכבה להתקנה על קיר הכוללת:
- מארז מתכתי המחולק באמצעות מחיצה פנימית לתאים לגז לא מטוהר ולגז מטוהר, המיועד להתקנה אנכית של שני אלמנטי סינון.
- אלמנט סינון גלילי בעל שטח סינון מקופל (גלי), הכולל גם הטבעה סינוסואידלית. מבנה זה מבטיח יעילות גבוהה בהפרדת חלקיקי אבק מפני שטח חומר הסינון בעת ניעור, וכן מונע ירידה בשטח הסינון הפעיל עקב סגירת קפלי המסנן הנגרמת מהוואקום של המאוורר הפועל.
- מערכת אוטומטית לחידוש (ניקוי) מחסניות הסינון שאינה דורשת עצירת המאוורר – ניקוי המחסניות מתבצע באמצעות נשיפה הפוכה בפולסים של אוויר דחוס.
- קומפרסור מובנה ללא שמן (דגם DCSC-W-2XXX-K) לשירות עמדות עבודה שאינן מחוברות לרשת אוויר דחוס.
- מאוורר מובנה במארז סופג רעש, כאשר האוויר המטוהר נפלט כלפי מעלה, דבר המונע אי־נוחות לעובדים כתוצאה מזרמי אוויר.
המסנן נשלט באמצעות לוח בקרה המצויד בבקר מיוחד עם פונקציית ΔP.
הבקר מפעיל את ניקוי המחסניות כאשר מושג הפרש לחץ מסוים. לוח הבקרה, שהוא ארון מתכתי, מותקן בנפרד מהמסנן (לצידו) ונגיש לצוות.
המסננים מתוכננים במיוחד לעבודה עם יחידות יניקה מסדרת KUA המיוצרות על ידי חברת SovPlym JSC, המתחברות ישירות לצינור בלוק הכניסה, או עם יחידות יניקה אחרות (FM, UK או תעלות אוויר) המותקנות בסמוך למסנן.
במקרים שבהם התקנת המסנן על קיר או על משטח אנכי אחר במבנה תעשייתי קשה או בלתי אפשרית, ניתן להתקין אותו על מעמד רצפתי.
דרישות אקלימיות
| מאפיין |
משמעות |
| תנאי אקלים |
| טמפרטורת עבודה מינימלית |
5°C |
| טמפרטורת עבודה מקסימלית |
45°C |
| לחות יחסית מקסימלית בטמפרטורה של 25°C |
80% |
| טמפרטורת האוויר המטוהר – לא יותר מ |
80°C |
| דרישות לסביבה ולאוויר המטוהר |
| זרימת האוויר חייבת להיות בלתי נפיצה. האוויר אינו רשאי להכיל אדים וגזים אגרסיביים, אבק מתגבש או סיבי, או חומרים העלולים לבעור לאט או להתלקח באופן ספונטני. |
עקרון פעולה
- זרימת האוויר והאבק, תחת הוואקום הנוצר על ידי המאוורר המובנה (פריט 6), נשאבת דרך משפך כניסת האוויר של יחידת היניקה. האוויר המזוהם זורם סביב מחיצת הגנה (פריט 4), הלוכדת חלקיקים גדולים ומפזרת את הזרימה באופן אחיד לתוך תא הסינון. לאחר מכן האוויר עובר דרך חומר הסינון של המחסניות (פריט 8), שם חלקיקים עדינים שוקעים על פני השטח שלהן, והאוויר המטוהר מוחזר לחלל החדר דרך פתח היציאה בחלקו העליון של המסנן.
- במהלך הפעולה שכבת האבק על פני המחסניות מתעבה, ההתנגדות עולה ונדרש תהליך חידוש (ניקוי) של המחסניות.
- מחסניות הסינון העמוסות באבק מנוקות באמצעות נשיפה הפוכה בפולסים של אוויר דחוס. תהליך הניקוי אוטומטי לחלוטין. אלגוריתם הניקוי נשלט על ידי בקר עם פונקציית ΔP, המהווה חלק מלוח הבקרה. הבקר קובע את הפרש הלחצים (ΔP) בין תא האוויר הלא מסונן לבין תא האוויר המטוהר באמצעות מד לחץ דיפרנציאלי אלקטרוני מובנה. כאשר מושג ערך ΔP מסוים, מתחיל תהליך הניקוי.
- פיזור אחיד של זרימת האוויר הדחוס על פני כל השטח הפנימי של המחסניות מובטח באמצעות אלמנט מפזר (fairing insert).
- כתוצאה מהנשיפה בפולסים, החלקיקים ששקעו על פני המחסניות מתנתקים ונופלים אל אוסף האבק (פריט 1).
- אוויר דחוס מוזן למסנן (בדגמים ללא קומפרסור מובנה) מרשת האוויר הדחוס של המפעל. כדי להגן על המסנן מפני מזהמים ולחות המצויים באוויר הדחוס, מותקן על גוף המסנן מפריד לחות ושמן (MOS) (פריט 10).
| פרמטר / דגם |
NMSF-2×160 |
NMSF-2×160-K |
NMSF-200 |
NMSF-200-K |
| ספיקת אוויר מרבית, m³/h* |
2400 |
| ריכוז אבק בכניסה, g/m³ |
≤ 2 |
| שטח סינון, m² |
24 (2 × 12 m²) |
| מספר מחסניות סינון, יח' |
2 |
| מתח הזנה למסנן, V/Hz/Ph |
400/50/3 |
| הספק מנוע המאוורר המובנה, kW |
4.0 |
| הספק מנוע קומפרסור מובנה ללא שמן, kW |
– |
0.5 |
– |
0.5 |
| הספק לוח הבקרה, kW |
0.1 |
| צריכת אוויר דחוס מקסימלית, l/min (אוויר חופשי) |
|
| – הגדרת יצרן (1 פולס/דקה) |
90 |
– |
90 |
– |
| – הגדרה ידנית (עד 3 פולסים/דקה) |
270 |
– |
270 |
– |
| לחץ אספקת אוויר דחוס (MPa / bar) |
0.5–0.55 (5.0–5.5) |
– |
0.5–0.55 (5.0–5.5) |
– |
| דרגת ניקיון אוויר דחוס לפי GOST R ISO 8573-1 |
[2:3:0] |
– |
[2:3:0] |
– |
דרגת סינון:
לפי GOST R EN 779-2014 (DIN EN 779-93)
לפי DIN EN 60335-2-69 |
F9
M |
| רמת רעש מקסימלית, dBA |
75 |
| קיבולת מיכל אבק / מספר מיכלים, l / יח' |
22 / 2 |
| דרגת הגנה לפי GOST 14254-2015 (IEC 60529:2013) |
IP54 |
| משך פעולה |
פעולה ממושכת |
| סוג קומפרסור |
– |
ללא שמן |
– |
ללא שמן |
| קוטר צינורות כניסה, מ"מ / כמות |
160 (2 יח') |
200 (1 יח') |
| מידות כוללות, מ"מ (א × ר × ג) |
1376×893×1905 |
1329×893×1905 |
1376×893×1905 |
1329×893×1905 |
| משקל מסנן מקסימלי, ק"ג (ללא יחידת יניקה) |
240 |
260 |
240 |
260 |
* מצוינת ספיקת האוויר המקסימלית. ספיקת האוויר בפועל לכל יישום ספציפי חייבת להיות מתואמת עם מומחי SovPlym.
תכולת האספקה
• לוח בקרה עם תצוגה, בקר עם פונקציית ΔP ומד לחץ דיפרנציאלי אלקטרוני מובנה, מתנע עם ממסר תרמי;
• מאוורר במארז סופג רעש;
• מיכל אבק תלוי בנפח 22 ליטר – 2 יח';
• מחסנית סינון, 12 m² – 2 יח';
• מפריד לחות ושמן לאוויר דחוס עם וסת לחץ ומד לחץ;
• בלוק כניסה:

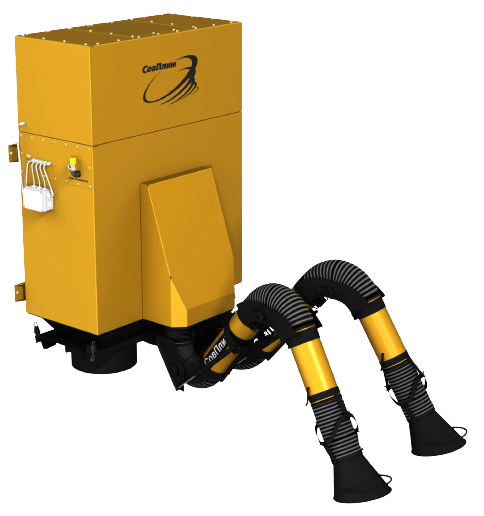

— עם שני פתחים בקוטר Ø160 מ"מ עבור KUA-M-XH(L) (בדגמים NMSF-2×160 ו-NMSF-2×160-K);

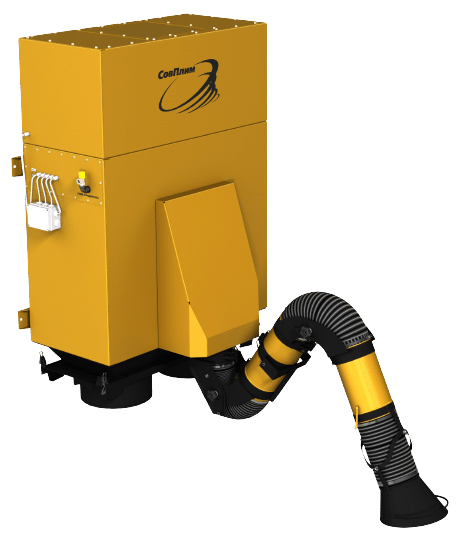

— עם פתח אחד בקוטר Ø200 מ"מ עבור KUA-200-XH(L) (בדגמים NMSF-200 ו-NMSF-200-K);
• קומפרסור מובנה (בדגמים עם הסיומת "K").
אינו כלול בתכולת האספקה (יש להזמין בנפרד):
• יחידות יניקה:
— Ø160 מ"מ – 2 יח' (בדגמים NMSF-2×160 ו-NMSF-2×160-K);
— Ø200 מ"מ – 1 יח' (בדגמים NMSF-200 ו-NMSF-200-K);
• צינורות חיבור (כאשר יחידות היניקה מותקנות ליד המסנן):
— PB-160 – 2 יח' (בדגמים NMSF-2×160 ו-NMSF-2×160-K);
— PB-200 – 1 יח' (בדגמים NMSF-200 ו-NMSF-200-K);
• קומפרסור אוויר דחוס (בדגמים ללא הסיומת "K").
